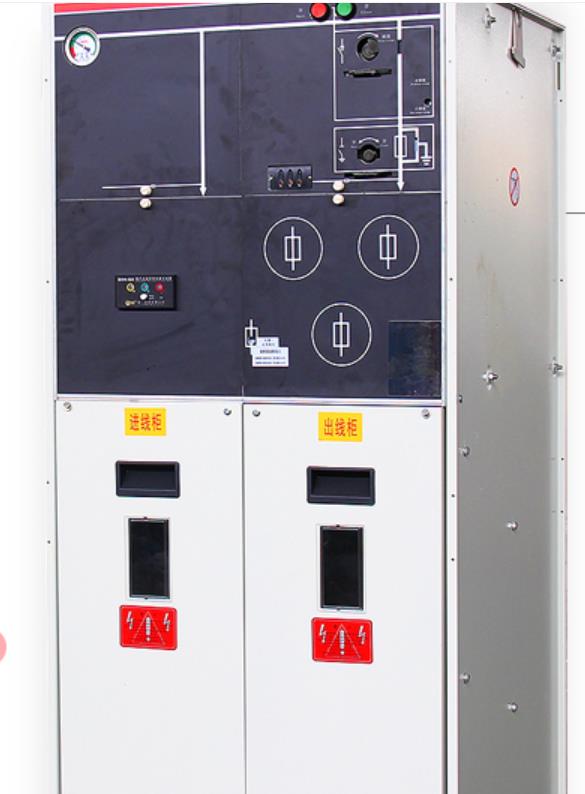

充氣柜的簡易詳細介紹

充氣柜是氣體絕緣金屬材料密閉式開關設備的一種通稱。國際性通稱GIS或是C-GIS（CubicletypeGasInsulatedSwitchgear）。一般用在10KV及之上的輸變電系統軟件以接納或分派電磁能能夠?qū)╇娤到y(tǒng)一切正常運作和常見故障狀況下推行操縱、維護、精確測量、監控、通信等作用的新式開關設備?，F(xiàn)階段中國充氣柜的絕緣物質主要是SF6，N2、縮小的干躁氣體、或是SF6與N2的混和氣體，此外海外的G3氣體這些。充氣柜是一種絕緣、密封技術合理的和氣體絕緣金屬材料封閉式開關設備有機結合的一種開關設備。將各種各樣髙壓元器件及母線槽封閉式在密封性的不銹鋼板氣箱內，充進較低工作壓力的絕緣氣體，使之具有免維護保養能，不會受到外部環境危害。此外伴隨著國土規劃的稀缺資源，它占地小，但受眾多客戶的一致認同。

2

、充氣柜的時代背景

充氣柜*開始是上世紀七八十年代日本國*先開發設計研發的，接著世界各地依次開發設計出相對商品，關鍵額定電壓在7.2-128kV；*開始全部母線槽，電子器件，電壓互感器這些都裝在密封箱內內，來到90年代24-36kV的充氣柜擁有迅速的發展趨勢，電壓互感器這類的以置放于氣箱外邊，固態頁面絕緣技術性早已應用于髙壓元器件接插。而在我國應當也是在90年代剛開始引入及應用此類技術性，（具體時間不祥）自此歷經十年上下的發展趨勢充氣柜慢慢獲得客戶的普遍認同，中國一部分生產廠家大約在2001年上下根據引入海外技術性、中外合作等方式占領中國銷售市場。海外**生產廠家關鍵有（ABB、西門子PLC、Althom、德力西、神鋼、三菱等各種電氣公司都是有7.2～40.5kVC-GIS，商品早已通用化。），在2000到2010的十年里充氣柜的絕緣技術性，排熱技術性，密封技術，真空滅弧室的分?jǐn)嗉夹g(shù)性，焊接工藝及其智能化操縱、維護、監控技術性擁有迅速的發展趨勢。

3、大轉變中的中小型企業怎樣在這次作戰中存活

2014

年第三季度相關標準電網剛開始實行節能型打氣充氣柜，因?yàn)橹袊錃夤裆a(chǎn)廠家過多，市場需求過度猛烈，各種各樣產品品質良莠不齊。此外全部制造行業的借款，拖款比較嚴重，造成 許多 生產廠家沒有工作能力和閑錢再發展趨勢。殊不知相關標準電網又發布“一紙證實”的門坎，這將讓中國電源開關制造行業開展一次很大范疇的大轉變。那麼在這次作戰中大家怎樣縫隙中謀發展呢。電源開關制造行業怎樣渡過那樣的寒冬呢?下列是一些念頭僅作大伙兒參照：

現階段公司改變現狀必須用心考慮到的難題。相對性于充氣柜商品而言，怎樣保證利益*大化？小結而言便是降低成本。優化而言可分成：一、靠智能化的管理方法來控制成本；二、靠扎實的品質來控制成本；三、靠商品技術優化來控制成本。此外開發一代綠色環保產品，爭得獲得下一次的銷售市場機遇。

一、*先我們知道企業成本關鍵有人力資源、固資、商品原材料這些。充氣柜的生產制造必須什么資金投入呢?

①固資資金投入

編號資金分配規格型號總數額度備注名稱1資質證書匯報＊2剪、沖、折國內各13充氣柜生產流水線自動化技術（10工序）1套提議上4機器人焊接（含旋轉）ABB，庫卡、康佳1套＊5光纖激光切割國產1臺6螺柱焊機外資企業1臺＊7氬弧焊機國產1＊8真空箱氦檢漏國產1＊9絕緣測試儀國產1＊10SF6測漏儀國產1＊11微水檢測儀國產1＊12控制回路絕緣測試儀國產1＊13機械設備特點檢測儀國產1＊14仿真模擬斷路器撞擊器國產1＊15斷路器壓力測試儀國產1＊

上告新項目需看周邊環境而定，但是一紙證實上面有做必需規定，必需的為打＊。

②人工成本資金投入

伴隨著全部我國勞動力成本費的持續提升，電氣設備公司勞動力成本費也變成公司的一大壓力，因而公司務必在運營管理的各階段提高工作效率、提升資源分配，而在商品加工過程，公司應持續的整理提升商品生產制造的每個加工工藝階段，保證生產制造工作人員的*合理布局。此外生產線設備的升級換代、很多工作服、專用工具的應用也是提升生產率*有效的方式之一。

二、技術優化降成本

①、針對熔絲筒的長裁短，原材料成本費降低，并可省掉電源適配器的成本費，此計劃方案歷經認證可信性較高，現階段大部分生產商也已執行；

②、氣箱構造的改善，純C模塊氣箱高寬比減小240mm，可節約不銹鋼板材用材成本費和SF6氣體成本費，此計劃方案工作經驗證可信性較高，現階段大部分生產商也已執行；

③、互鎖方法的改善，由原先的繩子互鎖改成硬互鎖，柜門所有選用鈑金，此計劃方案互鎖靠譜、安裝便捷；

④、銅制主母線槽截面減少，此計劃方案工作經驗證可信性較高，可考慮回路電阻和升溫實驗規定。

一些生產廠家以便做到更大的降成本實際效果，還采用了例如將斷路器鍍金層減薄、銅制母線槽改成銅包鋁母線槽、氣箱不銹鋼板材原材料由2mm304改成3mm201等對策，但這種對策將會存有較為大的安全風險，應慎重應用。

三、開發一代綠色環保產品

出自于對自然環境的考慮到，環境保護氣體柜是現階段充氣柜發展趨勢的方向，公司想站穩腳跟，環境保護氣體柜的開發設計是勢在必行的，僅有那樣才不容易又輸在起跑線上。而環境保護氣體柜構造計劃方案的挑選至關重要，網編覺得，環境保護氣體柜應選用靜電場優化結構的方式來做到減少電氣間隙的目地，而不是選用環氧樹脂包復等方式。反過來，電子開關應盡量減少環氧樹脂等原材料的應用，不然又走回固態絕緣構造的舊路。此外，環境保護氣體柜理應能承擔零表壓的磨練，比氣體柜做到同樣或是更優質的特性規定。另外環境保護柜的開發設計生產工藝流程相較SF6更加嚴苛，因而，在國、南方電網真實全力實行環境保護柜前，而且SF6充氣柜盈利室內空間極其不高的狀況下，在16年SF6制造企業又邁入一個大爆發，中國又提升一大批充氣柜生產廠家。堅信她們的目地也是在為未來的環境保護柜夯實基礎，因而更應當重視商品加工工藝，確保產品品質。
