電纜分支箱作為電力系統中常見的電力設備之一，目前還是有一些用戶對于它了解不夠深入，紅蘇電氣作為電纜分支箱生產廠家為大家詳細介紹，具體的電纜分支箱說明書內容如下：

一、概述

    電纜分支箱是紅蘇電氣為電力網電纜系統中的電纜使用、分支等使用而專門設計生產的供電設備，主要在高層建筑、碼頭、城市街道、居民小區、工礦企業和機場等場所廣泛使用。

二、型號含義

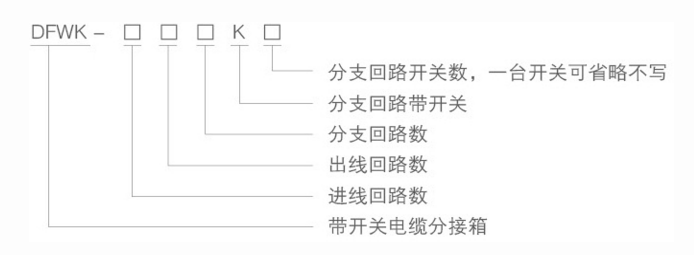

    目前電纜分支箱型號一般使用DFWK-□□□K□來具體的標示，其中DFWK的含義為帶開關電纜分支箱，**個□表示進線回路數、第二個□表示出線回路數、第三個□表示分支回路數量、K表示分支回路帶開關，而*后一個□表示的是分支回路的開關數（一個開關的時候可以不寫），具體的電纜分支箱型號含義見下圖所示。

三、使用條件

    1、電纜分支箱使用還把要求低于1000米；

    2、對于環境溫度要求為在零下25℃至40℃之間；

    3、安裝使用的環境中不能受到水蒸氣、腐蝕性氣體或者可燃氣體的污染；

    4、使用時盡量的避免震動以保證其正常運行。

四、聯鎖和操作程序

    電纜分支箱內部的隔離開關、接地開關、負荷開關、后面門和前內門之間設置有聯鎖開關，在保證開關間轉軸聯鎖同時增加機構件的聯鎖，不允許發生人的誤操作導致零部件的順壞（不會有誤操作）。

    1、負荷開關合閘時隔離開關、接電開關的操作空被封閉無法操作，只有在負荷開關分閘后隔離開關才可以進行正常的分合閘操作；

    2、在隔離開關分閘時負荷開關無法進行合閘的操作，接地開關的操作空也被封堵無法機型合閘的操作；

    3、當接地開關合閘時隔離開關操作孔封閉無法進行合閘動作，當接地開關分閘時隔離開關的操作孔漏出就可以進行分合閘操作了；

    4、當電纜分支箱插板插入到位時且前內門上插銷推向機構后才可打開前內門，當用戶拔出插板之后就不可以打開前內門了；

    5、如果前內門沒有關閉插板就無法拔出，并且前內門沒有打開的情況下后門也是打不開；

    6、在緊急情況下旋下前內門上的兩顆螺絲釘把插板推槽右端內圓柱銷推進4CM左右即可打開前內門。

五、安裝及調試介紹

    1、安裝時把電纜分支箱放置到基礎導軌上用螺栓緊固；

    2、分支箱主接地排和箱內接地極相連，該連接線要能夠承受短路一起的機械應力和熱量；

    3、安裝完成后仔細檢查主母線，查看連接處是否牢靠、接觸是否良好、各元件性能是否正常等；

    4、按照分支箱要求安裝調試后在對其進行現場交接試驗，實驗合格之后才能夠投入正常運行使用。

六、維護及修理

    1、對與電纜分支箱每年至少進行一次全面檢查，特別是對與分支箱絕緣件表面進行除塵、清潔；

    2、分支箱在正常運行五年之后要對其主線路和輔助回路進行絕緣水平測試；

    3、特別注意任何維護和修理行為都必須在斷電的情況下介紹；

    4、大家在對電纜分支箱維護、修理時遇到自己無力解決的問題請及時聯系紅蘇電氣。
